一、光敏二極管

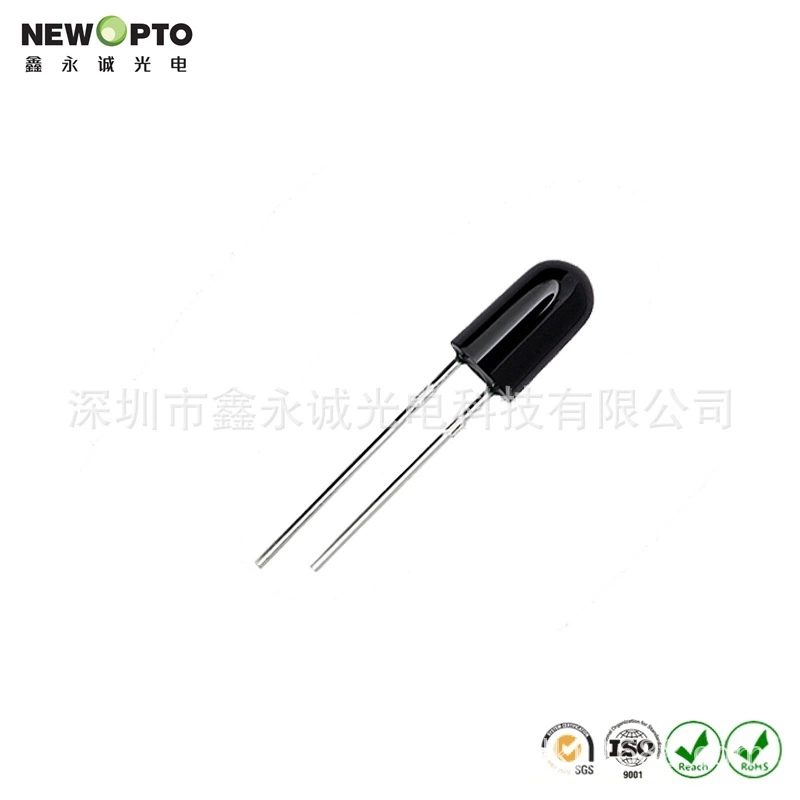

光敏二極管是一種選用PN結單邊導電率能的結型半導體材料，也叫光電二極管，可以將光信號燈不亮變?yōu)殡娮有盘?hào)的探測儀件，根據在PN結再加上反方向工作電壓，在光的直射下反指導通，光敏二極管常用原材料一般有硅、鍺等。如下圖是光敏二極管的外觀設計構造與標記。

光敏二極管一般有ZDU型和ZCU型二種。一般常見的是ZCU型,它是密封式、塑料外殼、頂端有窗戶口。光敏二極管具備體型小、重量較輕、使用期限長、敏感度高特性。

1、光敏二極管基本參數

①[敏感詞]工作標準電壓Ｕmax：在沒光直射時，光敏二極管反方向電流量不超過0.lμA時，所施加的反方向[敏感詞]工作電壓值。

②光電流IL：光敏二極管在遭受一定光源直射時，在加上一切正常反方向工作標準電壓時的電流。

③暗電流ID：在沒光直射時，光敏二極管加有一切正常工作標準電壓時的反方向泄露電流。

④響應速度Tr:光敏二極管把光信號燈不亮變換為電子信號需要的時間。

⑤光學敏感度:表明光敏二極管對光線的比較敏感水平。

2、光敏二極管運用

光敏二極管有PN結型、PIN結型、山崩型及其肖特基結型4種，在其中運用較多的是用光伏材料做成的PN結型光敏二極管。光敏二極管關鍵用以自動控制系統。如光藕合、光學讀取設備、紅外感應無線遙控、紅外線防盜、道路路燈的自動控制系統、過程管理、伺服電機、數據選擇器等。

3、光敏二極管檢驗

1）光敏二極管腳位的區別一般立即查詢光敏二極管的腳位長度就可以區別:腳位長的為正級(P極)，腳位短的為負級(N極)

2）針對有色板塊點或管鍵標志的管道，其挨近標志的一腳為正級，另一腳為負級。

3）用數字萬用表的差別方式是將數字萬用表放置Rx1k擋，用隔板遮擋管道的光照對話框，用紅、黑表筆互換測到2次電阻值，其電阻值很大的一次[敏感詞]測量中(反方向電阻值)，紅表筆所接的腳位為正級，黑表筆所接的腳位為負級。

二、光敏三極管

光敏三極管的構造與一般晶體三極管類似，其內部有兩個PN結,其發射結與光敏二極管一樣具備感光特性，集電結與一般晶體三極管一徉能夠 得到電流量增益值，因而光敏三極管比光敏二極管具備高些的敏感度.它在把光信號燈不亮變成電子信號的另外.還變大了數據信號電流量、即具備變大功效。光敏三極管常用原材料與光敏二極管原材料同樣,亦有PNP與NPN二種種類。如圖所示是光敏三極管的基本原理框架圖與電路圖符號。

1、光敏三極管基本參數

①光電流IL：在要求的陽光照射下，當增加要求的工作標準電壓時，穿過光敏三極管的電流量，稱之為光電流IL。若光電流越大，表明光敏三極管的敏感度越高。

②暗電流ID：在無陽光照射的狀況下，集電結與發射極間的工作電壓為標準值時，穿過集電結的泄露電流，稱之為光敏三極管的暗電流。

③溫度特性：溫度對光敏三極管的弱光流ID和光電流IL都是會造成危害。

④光電流特性：光敏三極管的光電流特性就是指:在給出光照強度下，光敏三極管上的工作電壓與光流IL中間的關聯。

⑤[敏感詞]工作標準電壓VCE：在無陽光照射下，集電結電流量IC為要求的規定值時，集電結與發射極中間的電流，稱之為[敏感詞]工作標準電壓。

⑥至大功率PM：至大功率就是指光敏三極管在要求的標準下，能承擔的至大功率。

2、光敏三極管的運用

因?yàn)楣饷羧龢O管具備電流量變大功效，因而廣泛運用于色度[敏感詞]測量、限速、光電開關電源電路、光學防護場所，比如針對光耦合器便是運用光敏三極管和發光二極管融合，組成光耦合器，通稱光電耦合器。光耦合器以光為媒體傳送數據信號，它對鍵入、輸出的電子信號有優良的隔離作用。特別注意：光敏三極管一般基極不引出來，但一些光敏三極管的基極有引出來，這類一般用以溫度補償和額外操縱等場所。

3、光敏三極管[敏感詞]測量

一般的，光敏三極管小組出線較長的腳為e極，短腳為c極。還可以那樣[敏感詞]測量：把光敏三極管沖著太陽光或燈光效果，用紅、黑表筆各自接光敏三極管的二根變壓器接地線，隨后把紅、黑表筆互換，再去觸碰接受管的2個電級，2次[敏感詞]測量中電阻值小的那一次，黑表筆接的便是光敏三極管的“C”極。紅表筆接的便是光敏三極管的“E”極。

三、光敏二極管與光敏三極管的差別

1、光敏二極管和光敏三極管全是紅外線半導體材料。前面一種由一個PN結構成,后面一種選用半導體材料加工工藝做成的具備NPN或PNP構造，二者光亮直射時,都是會造成光電流；

2、光敏二極管腳位分正負極，可是光敏三極管一般僅有c極和e極，二者外型看上去一樣，難以區別，要留意型號規格；

3、光敏三極管和光敏二極管都可以把感受到的光信號燈不亮變?yōu)殡娮有盘?hào)，可是光敏三極管的基區是接納光的地區,因此基區總面積做得比一般三極管要大,它所變換的光電流要比光敏二極管大幾十倍乃至十幾倍；

4、光敏二極管的光電流小，輸出特性線性好，響應速度快；光敏三極管的光電流大，輸出特性線性較弱，響應速度慢。

因而：一般規定敏感度高，輸出功率低的電路，采用光敏三極管，而規定光電流與光照強度成線性相關或規定在高頻下工作中時，應選用光敏二極管。
